SD600智能型低压电动机保护器
性能特点
可用于0.66KV及以下电压等级各种电流规格电动机的全面保护
通过监测电动机三相回路的电流、电压等参数对电动机进行全面保护（具有启动时超时、过载、堵转、断相、不平衡、接地故障、漏电、短路、欠载、超温、过压、欠压、频率、欠功率因数、相序错乱等多种保护功能，可对电动机进行全面的保护并可选“抗晃电”功能和欠、失压重启功能）
采用宽温型LCD以及高亮指示灯结合显示运行状态及数据
可编程设置，可现场方便地更改整定电流、保护定值等参数
可选配1路RS485通讯接口，采用Modbus-RTU协议后与后台组网通讯，也可选 Profibus-DP通讯方式
可选配1路DC4~20mA模拟量变送输出到后台工控机
提供 8路开关量输入采集和 4路继电器输出（增强型 ESS600+可提供10DI、5DO）、可适用于多种启动控制方式
电源电压：AC/DC85V~265V(交直流通用,宽范围),方便设计应用
保护器主体采用35mm标准导轨安装方式、方便安装与拆卸
技术指标
显示
点阵LCD显示
测量精度
精度 0.5级
信号输入
额定电压 AC 380V 、AC660V
额定电流 2A、5A、6.3A、30A、100A、200/5A
500/5A（大于100A时，需外接保护级CT）
功耗 正常工作时≤10W、保护启动时≤15W
频率 50/60Hz
辅助电源
AC/DC 85~265V
功能模块
通讯接口 支持1路RS-485通讯，Modbus-RTU协议
Profibus-DP协议
变送输出 支持1路模拟量输出：4~20mA（选配）
开关量输入 标配8路，可增配至10路
开关量输出 标配4路继电器输出，可增配5路
环 境
工作温度 -20℃ ~ +60℃
存储温度 -25℃ ~ +70℃
相对湿度 ≤93%RH,不结露、无腐蚀性气体场所
海拔 ≤2500m
安 全
绝缘电阻 ≥100MΩ
交流耐压 AC2KV/min
EMC 电磁兼容
静电放电 严酷等级III级
浪涌冲击 严酷等级III级
电快速瞬变脉冲群 严酷等级III级
外形尺寸（mm)
显示器面框尺寸 102×60
显示器开孔尺寸 96.5×54.5
本体 35mm导轨安装
规格型号
注：保护器“电流规格”应略大于电动机铭牌电流，当铭牌电流＜100A时，主线路一次穿过自带电流互感器即可；当电流＞100A时，
需外置二次电流为5A的保护型电流互感器，二次5A电流信号一次穿过自带电流互感器，CT变比可以在保护器内设置。选配功能可同
时选择多种，如果要选择漏电保护加温保护则功能代号为ST。保护器本体与显示模块采用标准DB9串口线连接，订货时需标清DB9
串口连接线长度，DB9串口线标配1米，可选1米、3米、5米三种长度

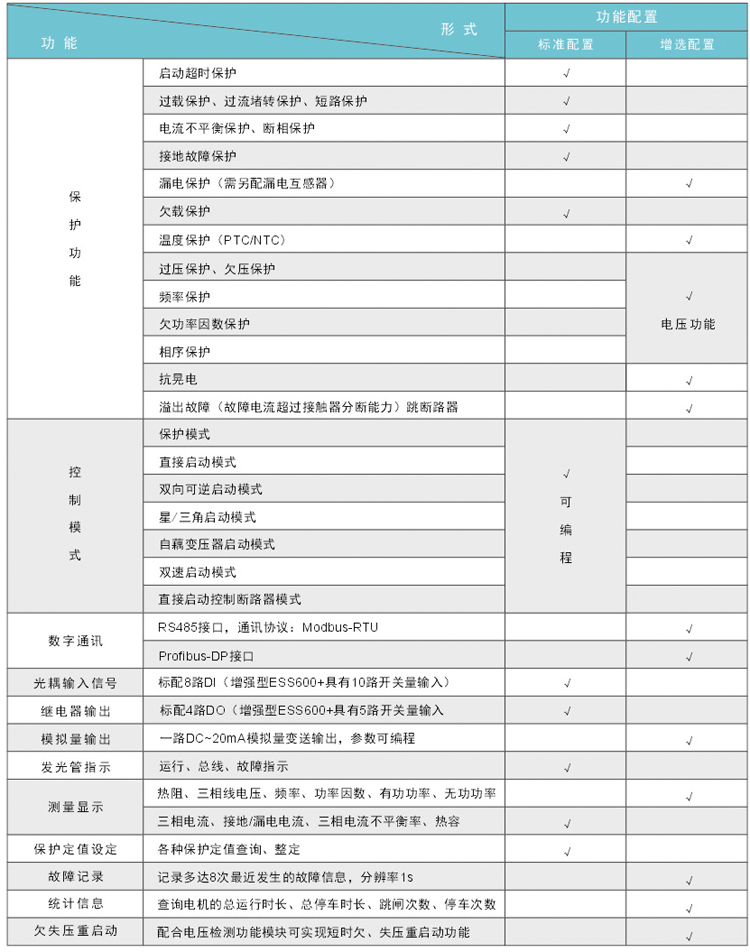

功能配置

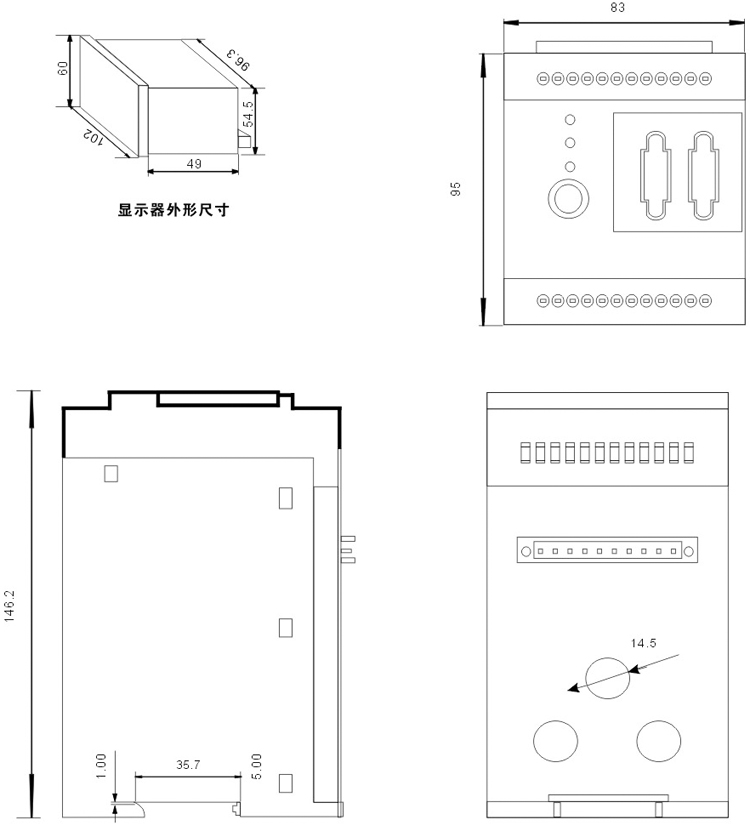

外型尺寸及安装方式
注：保护器本体采用标准35mm导轨安装方式，本体与现实模块采用标准的DB9串口连接，DB9串口线标配1米，可选1米、3米、5米三种长度
端子定义及接线图

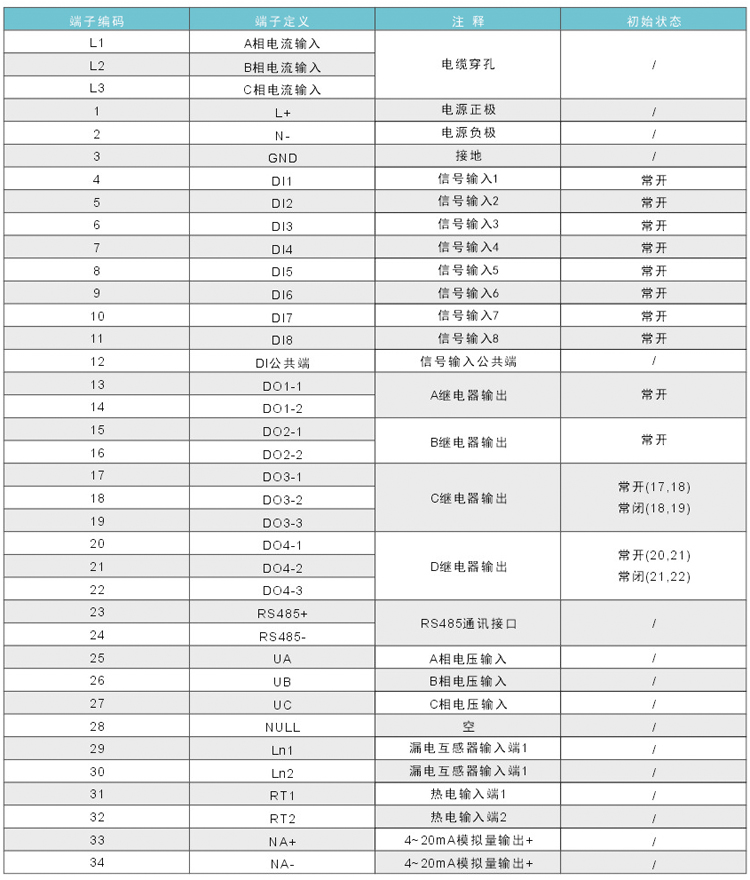

端子定义（此端子定义与标准型SD600完全对应，增强型SD600+稍有区别，具体见相对应接线图）
典型控制模式接线图

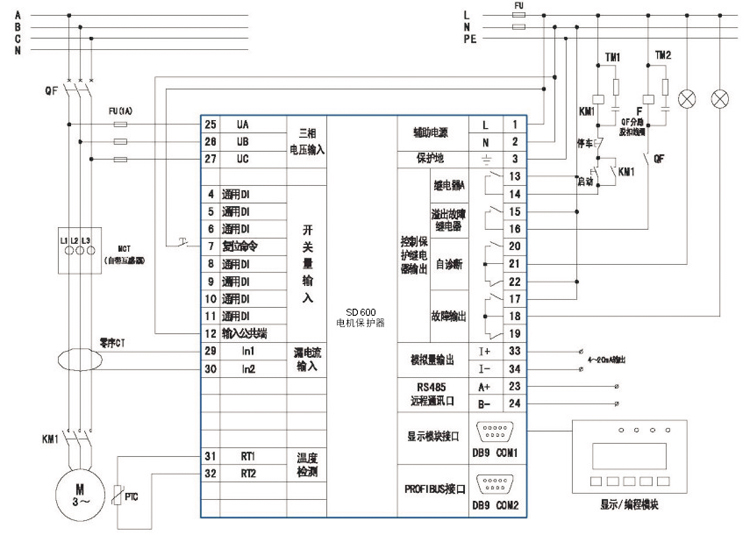

下面主要列举标准型SD600最常用的三种控制模式接线图：保护模式接线图、直接启动模式接线图和双向可逆启动模式接线图，以及增强型ESS600+保护模式、直接启动模式接线图。其余不常用的控制模式（星/三角启动模式、自藕变压器启动模式、双速启动模式、直接启动控制断路器模式）接线图如需查看，请致电到我们公司技术支持部 0510-86990092）
注1：远程启动、停车、复位控制只有在DI5（本地/远程选择）接通为远程控制的时候才有效，此时本地显示模块无法进行启动、停车、复位控制。“紧急停车”按钮与保护器本体上的红色复位按钮一样，不受远方/就地状态限制。上图中的远程启动按钮、停车/复位按钮、紧急停车按钮都采用点动式，停车/复位按钮短按为停车，长按＞3秒停车并复位
注2：图中MCT为保护器自带电流互感器，≤100A电流规格保护器，主线路由上而下一次穿芯即可；当电动机的额定电流大于100A时，需接外部保护CT，将CT二次侧5A电流线一次穿过保护器MCT
注3：当保护器检测到的故障电流大于接触器的最大分断能力电流时（须预先在保护器系统参数中设置好接触器最大分断电流：如9倍Ie），先保持继电器A为原闭合状态（此时不跳接触器，否则接触器的主触头容易损伤），待“溢出故障继电器“吸合动作（脉冲），控制断路器分闸来保护电动机和线路后，延时1秒再释放继电器A，断开接触器，报”溢出故障敗?
注4：选择漏电保护功能时，应选取合适穿线孔径的零序电流互感器（电动机回路A、B、C三相线同时穿过零序电流互感器）

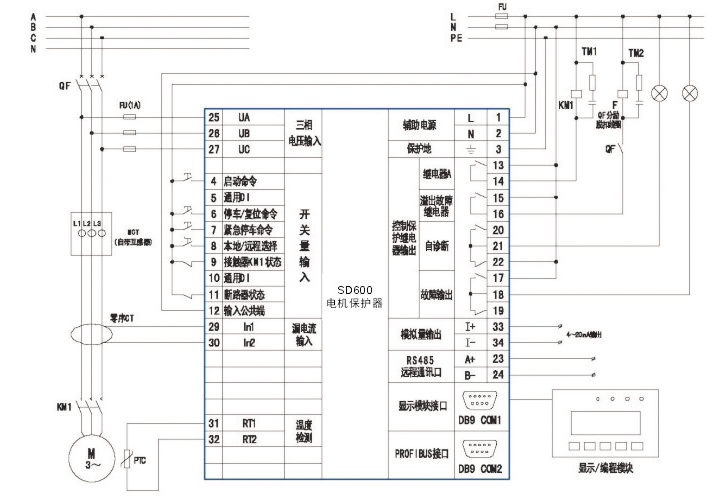

ESS600保护模式接线图

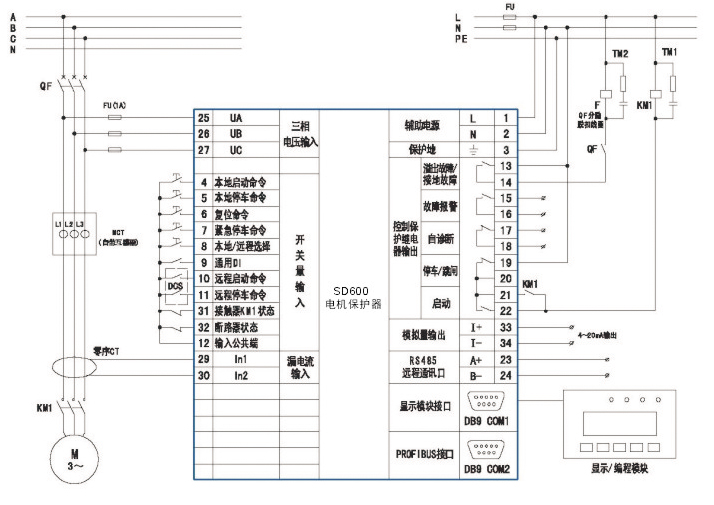

SD600直接启动模式接线图
增强型SD600+直接启动模式接线图
